Zellenradschleusen

A&S Zellenradschleusen

Im wesentlichen bestehend aus:

• Zellenrad in solider Schweißkonstruktion kompl. mit:
• Einzelzellen nachstellbaren Federblechabdichtungen
• oder andere Schleißleisten
• in seitlich geschlossener Ausführung.
• Zellengehäuse in ausgedrehter Schweißkonstruktion,
• Wellendurchgänge mit Stopfbuchsabdichtungen,
• Stirndeckel in gedrehter Ausführung kompl. mit Zugstangen als Stirndeckelverschluss,
• Flanschlagergehäuse mit Pendelkugellager und Lagerdistanz zum Zellenradgehäuse

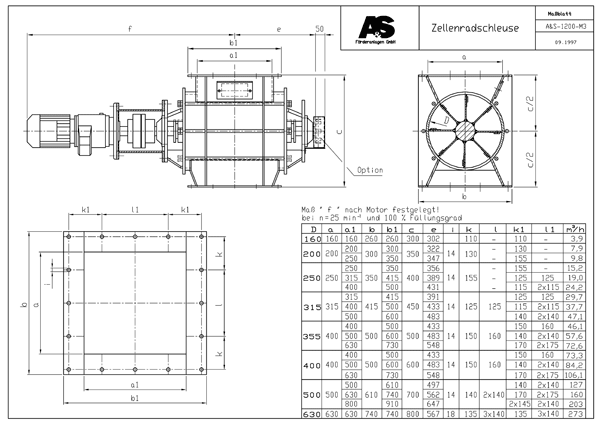

> Maßzeichnung <

Weitere Bilder:
